Ko sem prvič začel primerjati različne rešitve za privez za globokomorska in obalna plovila, sem ves čas naletel na eno dosledno priporočilo ladjedelnic, nadzornikov in izkušenih kapitanov:Sidrne verige z zatiči. Čez čas sem videl, zakaj strokovnjaki priZhongnanin drugi resni proizvajalci navtikov se zanašajo na to zasnovo, kadar koli ni mogoče pogajati o varnosti ljudi, pravilih klasifikacije in času delovanja. Namesto da bi o verigi razmišljal kot o generičnem jeklenem blagu, jo zdaj obravnavam kot strateško komponento, ki določa, ali plovilo drži položaj, varuje posadko in ščiti drago premoženje v resničnih nevihtah.
V tem priročniku vam ne želim prodati določenega modela ali premera. Moj cilj je sprehoditi se skozi resnična vprašanja, ki si jih kupci zastavijo, ko izberejo sidrne verige, razložiti, kako izkušen dobaviteljZhongnanpristopi k oblikovanju in testiranju ter vam pokaže, kje boljše verige tiho prihranijo denar v celotni življenjski dobi. Če ste utrujeni od skrbi zaradi nepričakovanih okvar, nedoslednih certifikatov ali verig, ki korodirajo hitreje od obljubljenega, je to natanko tisti pogovor, ki ste si ga verjetno želeli s tehničnim prodajnim inženirjem.
Ko sedim z upravljavci flot ali ladjarji, se nikoli ne bojijo nakupne cene same verige. Skrbi jih vlečenje sider v bližino prometnega pristanišča, odpoved privezov med nenadnim neurjem ali klasifikacijski inšpektorji, ki prizemljijo plovilo, ker veriga ne izpolnjuje zahtev preskusa. Vsa ta vprašanja se začnejo z eno preprosto izbiro: kateremu dobavitelju zaupajoSidrne verige z zatiči.
Visokokakovostne verige s členki so izdelane iz legiranih jekel za pomorsko uporabo, varjene in toplotno obdelane pod strogo nadzorovanimi pogoji, nato pa preizkušene v skladu z mednarodnimi standardi, kot je ISO 1704 in pravili večjih klasifikacijskih zavodov (ABS, LR, DNV, BV, CCS in drugi). Veriga, ki prestane te teste, ni "preveč zasnovano" razkošje; to je minimalna stopnja zanesljivosti, ki jo pričakuje večina sodobnih ladjarjev, ko so ogrožena človeška življenja in večmilijonski trupi.
Po drugi strani poceni, slabo nadzorovana veriga predstavlja nevidna tveganja. Mikro razpoke zaradi slabega varjenja, nedosledne toplotne obdelave ali nizko kakovostnega jekla pogosto ostanejo skrite, dokler ni linija močno obremenjena v slabem vremenu. Neuspeh v tistem trenutku ne pomeni le pretrgane povezave; lahko povzroči izgubljena sidra, poškodbe trupa, zanašanje na prometne pasove in dneve dragih popravil in preiskav. Ko upoštevate te stroške, je plačilo malo več za verige, ki so popolnoma certificirane in sledljive, videti konzervativno, ne ekstravagantno.
Zato proizvajalec, kot je nprZhongnan, z desetletji izkušenj na področju ladijskih sidrnih verig in verig za priveze na morju ter obsežno zmogljivostjo testiranja, je pogosto v ožjem izboru ladjedelnic in izvajalcev EPC. Dosleden proces, ki so ga pregledali mednarodni klasifikacijski zavodi, daje kupcem zaupanje, da se vsaka serija verige obnaša natanko tako, kot obljubljajo risbe in certifikati.

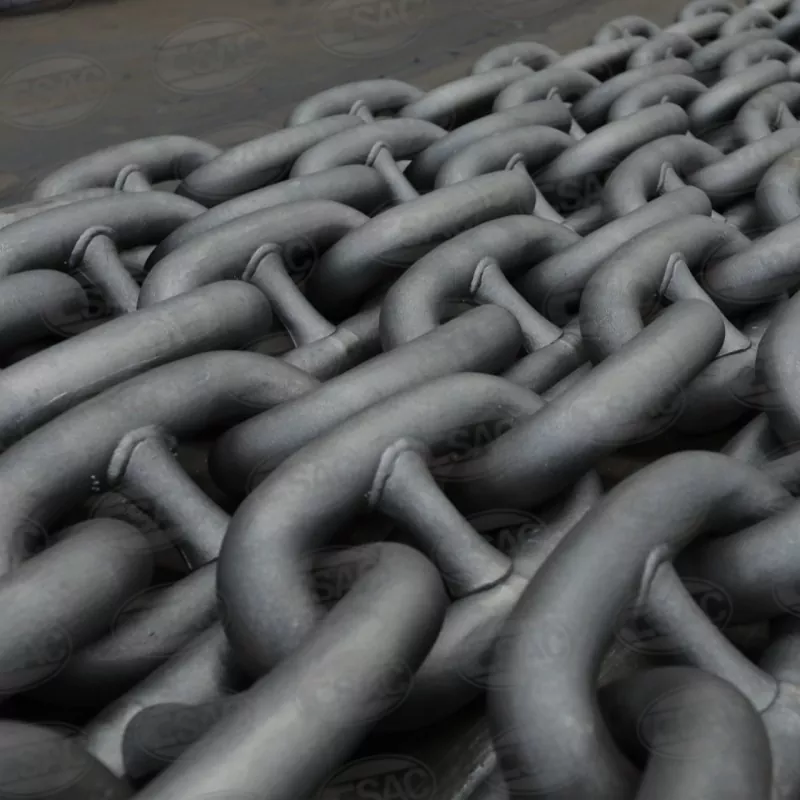

Preden primerjam dobavitelje, se vedno prepričam, da ekipa za mizo popolnoma razume, zakaj je oblikovanje čepnih povezav posebno. Vsak člen v verigi čepnih členov vključuje trdno palico (čep) na sredini. Ta preprosta palica dramatično izboljša obnašanje verige pod obremenitvijo in v nastavku vitla. Preprečuje, da bi se člen deformiral v ozek oval, zmanjšuje upogibanje in enakomerneje porazdeli obremenitev od člena do člena.
Nasprotno pa verige brez čepov nimajo te notranje palice. So lažji in bolj fleksibilni, kar je uporabno za nekatere vzorce privezov, vendar niso prva izbira za primarno sidranje ladij, kjer se pričakujejo velike obremenitve in pogosto rokovanje skozi vitel. V mnogih projektih, na katerih delam, se za nekatere priveze na morju uporabljajo zasnove brez čepov, medtem ko verige s členkastimi čepi ostanejo sidrna vrv za glavno plovilo.
Druga ključna točka oblikovanja je razpon premerov in razredov. Dobavitelj kotZhongnanobičajno ponuja sidrne verige od približno 16 mm do več kot 160 mm v premeru, v razredu 2 in razredu 3 za standardne aplikacije na ladjah ter razrede višje trdnosti, kot je R3 in več, za priveze na morju. Drugi ugledni proizvajalci po vsem svetu sledijo podobnemu vzorcu z verigami U2/U3 ali razreda 2/3 za ladje in vrstami R3/R4 za zahtevna dela na morju.
Da bi bile razlike jasnejše, za interne razprave pogosto sestavim hitro primerjalno tabelo, kot je spodnja. Vrednosti se razlikujejo glede na dobavitelja in standard, vendar struktura vsem za mizo pomaga videti, med čim izbirajo in zakaj je kakovost pomembna.
| Razred verige | Tipičen obseg premera | Tipične aplikacije | Na kaj sem pozoren |
|---|---|---|---|
| 2. razred / U2 | ~16 mm – 122 mm | Trgovske ladje, obalne ladje, sidranje za splošne namene | Uravnotežena moč in teža, dobra odpornost proti utrujenosti, široko sprejeta po razredih |
| 3. razred / U3 | ~20 mm – 162 mm | Večje ladje, težja okolja, ko so potrebne večje odpornosti in pretržne obremenitve | Večja trdnost, vendar še vedno zahteva strogo varjenje in toplotno obdelavo, da se prepreči krhkost |
| R3 / R3S / R4 | ~58 mm – 162 mm | Privezne vrvi na morju, FPSO, ploščadi in kritični globokomorski sistemi | Zelo visoke obremenitve; Vztrajam pri popolni sledljivosti, podrobnih poročilih o preskusih in uglednih mlinih |
Ko veste, s katero družino dizajna in razreda delate, postane veliko lažje uskladiti verigo z vašim plovilom, postavitvijo vašega priveza in regulativnim okvirom, v skladu s katerim delujete.
Pri izbiri »prave« verige nikoli ne gre samo za izbiro največje ali najmočnejše možnosti v katalogu. Običajno začnem s tremi skupinami vprašanj: kako je plovilo videti, v kakšnem okolju se bo srečalo in kaj pravijo pravila.
Za podatke o plovilu pogledam izpodriv, dolžino, območje vetra in kako bo ladja dejansko delovala. Obalno tovorno plovilo s pogostimi postanki v pristanišču in razmeroma majhnimi globinami sidranja ne bo potrebovalo enake konfiguracije kot podporno plovilo za globoko morje, ki lahko več dni stoji na trnku v slabem vremenu. Te razlike vplivajo na premer verige in stopnjo.
Sledijo okoljski pogoji. Višina valov, tok, vzorci vetra, vrsta morskega dna in globina vode spreminjajo dinamične obremenitve verige. V mehkem mulju z dolgimi daljnogledi na primer veriga leži čez morsko dno in trenje opravi veliko dela. V strmejših, bolj skalnatih sidriščih so lahko obremenitveni cikli strožji in verige stopnje 3 z večjo trdnostjo postanejo privlačne, ker ponujajo večjo trdnost in pretrgne obremenitve za približno enak premer kot členi stopnje 2.
Na koncu si natančno ogledam ustrezna pravila. Klasifikacijski zavodi in uprave zastav postavljajo minimalne zahteve glede dolžine, premera in stopnje sidrne verige glede na vrsto plovila in tonažo. Pri tem je v pomoč, da proizvajalci, kot je nprZhongnanže oblikujejo in testirajo svojeSidrne verige z zatičiv nasprotju s temi standardi, tako da katalogi in risbe jasno prikazujejo, katere verige ustrezajo katerim razredom.
Poleg teh temeljev vedno upoštevam zaščito pred korozijo in površinsko obdelavo. Vroče cinkanje zagotavlja robustno dolgoročno odpornost proti koroziji, pogosto prednostno za verige, ki bodo deležne pogostih ciklov potapljanja in sušenja, medtem ko so črni bitumenski premazi lahko stroškovno učinkovita izbira za nekatere lastnike. Najboljša možnost je odvisna od tega, kako pogosto se bo veriga pregledovala, kako agresivno je lokalno okolje in ali sta teža ali cena omejevalni dejavnik za projekt.
Od daleč je vsak sidrni sistem podoben: sidro, vrv in plovilo. Razlike postanejo očitne, ko se zgodi nekaj nenavadnega. po mojih izkušnjah,Sidrne verige z zatičiimajo tri zelo praktične prednosti pred vrvjo ali čistimi verižnimi sistemi brez žebljev v številnih realnih scenarijih.
Prvič, tu je predvidljivo upravljanje z viteljem in divjo mačko. Zatiči v vsakem členu pomagajo verigi pravilno sedeti v žepih gypsyja, kar zmanjša preskakovanje in nenadne udarce. To vodi do bolj gladkih operacij na prednjem delu, manjše obrabe vitla in manj primerov, ko veriga skače pod obremenitvijo, ko plovilo zeha na sidru.
Drugič, členkaste verige nudijo veliko težo na meter, kar pomaga ustvariti klasično obliko verižne mreže, ki absorbira valove in sunke. Tudi ko se veter okrepi, lahko spodnji deli verige ostanejo na morskem dnu, kar zagotavlja vodoravni vlečenje sidra in zmanjša možnost vlečenja. Žične vrvi ali sintetične vrvi so lahko odlične v skrbno izdelanih privezih, vendar naravno ne ustvarijo enake težke verižne mreže brez dodatne strojne opreme ali grezil.
Tretjič, verige s členki so prizanesljive v mešanih voznih parkih in starejši infrastrukturi. Številni priključki, sidrna vitla in zamaški verige so bili zasnovani z upoštevanjem geometrije členkov. Ko delam z lastniki, ki poslujejo v regijah z mešanimi zmogljivostmi in omejeno podporo, se rešitve s priključnimi priključki pogosto lažje integrirajo kot alternativni sistemi, ki zahtevajo bobne po meri, posebne priključke ali zelo specifične postopke ravnanja.
Verige brez čepov imajo še vedno svoje mesto, zlasti v vzorcih privezov na morju, ki so občutljivi na težo, kjer je prožnost pomembnejša od združljivosti s tradicionalnimi vitli. Bistvo ni v tem, da je ena zasnova v vsakem primeru »boljša«, ampak da razumevanje prednosti verig s čepnimi členi olajša načrtovanje robustnega sistema za sidranje z nizko dramo.
Ko poznam tehnične zahteve, je najpomembnejša odločitev dobavitelj. Ugledni proizvajalec verig naredi več kot zgolj varjenje jeklenih členov. Upravljajo surovine, toplotno obdelavo, testiranje, certificiranje in dokumentacijo na način, ki vam daje zaupanje za naslednjih dvajset let.
S podjetjem, kot jeZhongnan, začnem s pogledom na osnove: leta delovanja, proizvodno zmogljivost in osredotočenost. Kot specialist za pomorske sidrne verige in verige za priveze na morju z desetletji izkušenj in letno zmogljivostjo, merjeno v deset tisočih tonah, jasno obravnavajo sidrne verige kot svojo osnovno dejavnost in ne kot stranski proizvod. Ta raven osredotočenosti običajno pomeni boljši nadzor nad procesom in sčasoma stabilnejšo kakovost.
Nato preučim certifikate in standarde. Želim videti, da tovarna deluje v skladu s standardi ISO in GB za sidrne verige in da so njene izdelke odobrili glavni klasifikacijski zavodi, ki so pomembni za mojo floto. Iščem tudi zmogljivosti za testiranje celotnega obsega in preskusne obremenitve ob lomu, skupaj s kvalifikacijami varilnega postopka in zanesljivimi zapisi o pregledih. Če dobavitelj ne more pokazati resničnih podatkov o preskusih ali sledljivih toplotnih števil za svoje verige, to obravnavam kot rdečo zastavo.
Nato ocenim inženirsko podporo in možnosti prilagajanja. Dober proizvajalec lahko pomaga prilagoditi dolžino verige na strel, povezovalne dodatke, kot so obeski in vrtljivi elementi, ter površinsko obdelavo, da ustreza projektu. Prav tako lahko svetujejo, kdaj je višja stopnja trdnosti smiselna ali kdaj je bolj konzervativna veriga stopnje 2 boljša izbira glede na to, kako bo plovilo dejansko delovalo.
Nenazadnje pazim na odzivnost in komunikativnost. Ko pošljem risbe ali specifikacije, pričakujem podrobne povratne informacije, ne le cene in datuma dostave. Način, kako dobavitelj odgovori na tehnična vprašanja pred naročilom, pogosto odraža, kako vam bodo pomagali, če se leta pozneje zgodi nekaj nepričakovanega.
Tudi najboljšo verigo je mogoče zlorabiti v zgodnjo upokojitev. Ko strankam pomagam sestaviti načrte vzdrževanja, se osredotočim na nekaj discipliniranih navad, ki dramatično podaljšajo življenjsko dobo verige in zmanjšajo neprijetna presenečenja med raziskavami.
Ko so te navade združene z visoko kakovostjoSidrne verige z zatiči, rezultat je mirnejše življenje za posadko, manj glavobolov med pregledi razreda in veliko bolj predvidljiv cikel zamenjave, ki ga je mogoče vgraditi v dolgoročne proračune namesto nujnih popravil.
S čisto nakupovalnega vidika so cenejše verige vedno videti privlačne. Ko pa s strankami zgradim preprost model stroškov lastništva, hitro ugotovijo, zakaj so visokokakovostne verige uveljavljenih dobaviteljev običajno pametnejša finančna izbira.
Predstavljajte si dva niza verig. Ena je nižja cena, z omejenim certificiranjem in neznanimi viri jekla. Drugi je v celoti certificiran s strani proizvajalca, kot jeZhongnan, s preizkušenimi varilnimi postopki, klasifikacijskimi odobritvami in dolgoletno zgodovino v podobnih posodah. Če je treba prvo verigo zamenjati več let prej zaradi korozije ali utrujenosti ali če povzroči en sam primer resne izpade ali poškodbe, navidezni prihranki takoj izginejo.
To pogosto pretvarjam v jasne številke: nakupni strošek na meter, deljen s pričakovanimi leti uporabnosti, plus ocenjeni stroški pregledov, vzdrževanja in morebitnih izpadov. Ko lastniki vidijo, da ima nekoliko dražja veriga z daljšo in bolj predvidljivo življenjsko dobo dejansko nižje letne stroške, postane odločitev za nadgradnjo veliko lažje interno braniti.
Poleg preglednice je tu še vprašanje ugleda in duševnega miru. Operaterji, ki so že investirali v moderne trupe, elektroniko in varnostno opremo, ne želijo ogroziti celotnega sistema z nezanesljivo sidrno vrvjo. V tem kontekstu navedba premijeSidrne verige z zatičije videti kot naravna razširitev širše zavezanosti podjetja varnosti in zanesljivosti.
Q1. Kakšna je glavna razlika med sidrnimi verigami in verigami brez čepov?
Veriga s členki s čepki ima trdno palico čez sredino vsakega členka, kar pomaga verigi ohraniti svojo obliko, zmanjša upogibanje in izboljša način, kako teče preko vitla, medtem ko verige brez čepov nimajo notranjega droga, zaradi česar so lažje in prožnejše, a običajno manj stabilne v tradicionalnih ladijskih vitlih in manj odporne na deformacije pod velikimi obremenitvami.
Q2. Katere standarde in certifikate morajo izpolnjevati kakovostne sidrne verige?
Za večino komercialnih in offshore aplikacij iščem skladnost s standardi ISO za sidrne verige in odobritev vsaj enega glavnega klasifikacijskega zavoda, kot je ABS, LR, DNV, BV ali CCS, podprto s poročili o preizkusu obremenitve in prelomne obremenitve ter jasnimi oznakami na verigi, ki vsako dolžino povezujejo z njenimi certifikati in toplotnimi številkami.
Q3. Kako dolgo lahko običajno ostanejo v uporabi sidrne verige?
Dejanska življenjska doba je odvisna od vrste plovila, okolja, vzdrževanja in pogostosti težke obremenitve verige, vendar z dobrimi materiali, ustreznimi premazi in rednimi pregledi mnogi lastniki načrtujejo več kot desetletje uporabe primarnih ladijskih verig, s posameznimi členi ali deli, ki se obnavljajo, kot zahtevajo nadzorniki razreda.
Q4. Ali lahko v enem sistemu mešam verige ali dodatke različnih dobaviteljev?
Tehnično je to mogoče, vendar mešam komponente le, če vse ustrezajo istim standardom in odobritvam razreda in ko dobavitelj ali pristojni inženir potrdi združljivost dimenzij členov, dokaznih obremenitev in geometrije povezave, ker lahko ena šibka ali neusklajena komponenta spodkoplje trdnost celotnega verižnega niza.
V5. Kako naj vem, kdaj je treba zamenjati sidrno verigo?
Poleg pravil pregleda razreda opazujem izgubo premera zaradi obrabe ali korozije nad dovoljenimi mejami, vidne razpoke ali močne luknjice okoli zvarov in ležajnih površin, raztezek povezav, ponavljajoče se napake pri testiranju NDT in kakršne koli poškodbe po ekstremnih dogodkih; ko se pojavi več teh znakov, postane zamenjava varnejša in bolj ekonomična možnost kot večkratna popravila popravkov.
V6. Katere informacije naj pripravim, preden se obrnem na Zhongnan ali drugega dobavitelja za ponudbo?
Običajno zberem vrsto plovila in tonažo, zahtevano stopnjo in premer verige, če je to že določeno s pravili razreda, skupno dolžino in konfiguracijo vsake vrvi ali strela, prednostne premaze, pričakovano delovno okolje, vključene klasifikacijske zavode in morebitne posebne zahteve za dodatke za sidrne verige, tako da se lahko dobavitelj odzove s točnim, tehnično zanesljivim predlogom namesto s splošnim cenikom.
V7. Ali so pocinkane sidrne verige vedno boljše od črno lakiranih?
Vroče cinkanje ponuja zelo močno zaščito pred korozijo in je idealno za agresivna pomorska okolja ali dolge servisne intervale, vendar tudi poveča stroške in malo teže, medtem ko lahko črni bitumenski premazi zadostujejo za nekatere delovne profile, kjer so pregledi pogosti, pogoji blažji ali proračuni omejeni, zato se odločim na podlagi dejanskega vzorca delovanja plovila in strategije vzdrževanja, ne pa na enem samem pravilu za vsak projekt.
V8. Ali se lahko sidrne verige s čepki uporabljajo za trajne priveze in tudi za ladijska sidra?
Da, številni projekti na morju uporabljajo verige s čepnimi členi v trajnih ali delno trajnih vrveh za privez zaradi njihove visoke trdnosti in predvidljivega obnašanja, vendar mora biti zasnova skrbno zasnovana, da se ujema z napetostjo vrvi, globino vode, okoljskimi silami in strojno opremo za priključke, in vedno vključim proizvajalca verige in strokovnjaka za privez, ko presegam standardne postavitve sidranja ladij.
Če ste prebrali do tukaj, že veste, da izbira sidrnih verig ni le kataloška vaja. Uravnotežite varnost, predpise, operativno realnost in dolgoročne stroške ter kakovost vašegaSidrne verige z zatičije v središču te odločitve. Delo z osredotočenim proizvajalcem, kot jeZhongnan, ki združuje dolgoletne izkušnje, sodobno proizvodnjo in stroga testiranja, vam daje trdne temelje za nadgradnjo.
Ne glede na to, ali načrtujete novogradnjo, nadgradnjo starejšega plovila ali predelavo privezov na morju, toplo priporočam, da te informacije spremenite v konkreten pogovor s tehnično ekipo. Delite podatke o svojem plovilu, okoljske razmere in zahteve glede razreda ter zahtevajte podrobne predloge namesto preprostih cen na meter. Če ste se pripravljeni premakniti od negotovosti k jasni, dolgoročni rešitvi, ne oklevajtekontaktirajte nas, pošljite svoje risbe in še danes zahtevajte prilagojeno ponudbo ali tehnično svetovanje. Prave verige ne bodo le držale vašega sidra; podpirali bodo varnost in zanesljivost vašega celotnega delovanja še mnogo let.
