Kakšne so konstrukcijske razlike med 3-členimi in 4-členimi vrtljivimi konektorji in kako izbrati med njimi?

Vrtljivi prednji sklop je kompaktna, a kritična komponenta v sistemu za sidranje plovila. Postavljen med sidro in glavno sidrno verigo, preprečuje nabiranje torzije vzdolž verige, ko ladja zaniha ali niha v vetru, toku in valovih. Brez pravilno izbranega vrtljivega sklopa se lahko veriga zvija, kar vodi do prekomerne obrabe, zatikanja v divjini in celo do okvare sidranja.

Ta vodnik ponuja strukturirano primerjavo, ki temelji na pravilih med dvema prevladujočima konfiguracijama – 3-link in4-člen vrtljive prednjice— in ponuja jasna merila odločanja za vrste plovil, prostorske omejitve in zahteve razredne družbe.

Standardi oblikovanja in specifikacije materialov

Obe konfiguraciji sta izdelani v skladu z ISO 1704 (Ladjedelništvo – sidrne verige s čepnimi členi) in sta običajno izdelani iz legiranega jekla ali ogljikovega jekla razreda 2 ali 3, s toplotno obdelanimi in preizkušenimi komponentami.

Vsem vrtljivim prednjakom je treba priložiti potrdilo o preskusu, ki ga je izdal pooblaščeni klasifikacijski zavod, kot je DNV-GL, ABS, BV, LR ali NK. Certifikat mora vključevati rezultate preskusa dokazne obremenitve, vrednosti prelomne obremenitve (kjer je primerno), sledljivost materiala in preverjanje dimenzij.

Strukturna razlika: Razporeditev komponent

Funkcionalna razlika med obema dizajnoma je v številu povezav in zaporedju povezav, kar neposredno vpliva na dimenzijsko dolžino, združljivost z obeski in zamenljivost.

Konfiguracija 3-Link Swivel Forerunner

Vsebuje EL + SW + EL (povečan člen + vrtljiv + povečan člen). Ta kompaktni sklop izpušča končni člen, kar ima za posledico krajšo skupno aksialno dolžino. Zasnovan je za namestitve, kjer je prostor okoli sidrnega žepa ali divjega mačka omejen. Ker pa končna povezava manjka, povezava na sidrni strani običajno zahteva namensko objemko ali prilagojen vmesnik.

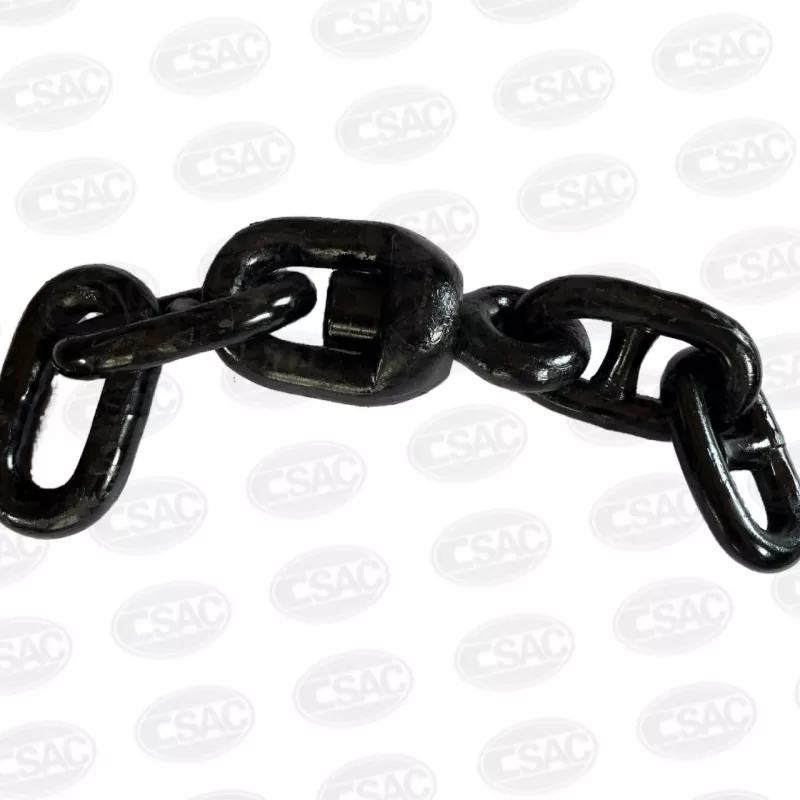

4-povezava vrtljiva konfiguracija Forerunner

Vsebuje E + EL + SW + EL (končni člen + povečan člen + vrtljiv + povečan člen). Prisotnost končne povezave (E Link) zagotavlja večjo notranjo odprtino, posebej oblikovano za namestitev standardne sidrne spone tipa D. Ta ureditev je postala industrijska norma za čezoceanska trgovska plovila, saj ponuja vrhunsko povezljivost, lažjo zamenjavo in širšo združljivost s standardnimi obeski.

Povzetek primerjave

Izbirna merila – praktični okvir za odločanje

Izbira med 3-povezavo in4-povezavamodeli niso samovoljni. Temeljiti mora na naslednjih tehničnih in operativnih parametrih.

Prostorske omejitve

Če omarica za sidrno verigo, žlebna cev ali žep za divjo mačko nalagajo strogo omejitev skupne dolžine predhodnega sklopa, 3-členski tip ponuja krajšo alternativo, ki se lahko prilega tam, kjer se 4-členski ne bi. Vedno preverite potegnjeno dolžino skladiščenja glede na risbe splošne razporeditve plovila.

Vrsta plovila in profil delovanja

Oceanske trgovske ladje (ladje za prevoz razsutega tovora, kontejnerske ladje, tankerji) – izberite konfiguracijo 4 povezav. To je standardizirana izbira v večjih flotah, ki zagotavlja, da so nadomestni deli takoj na voljo pri katerem koli svetovnem pristaniškem dobavitelju in da nadzorniki razreda ne bodo našli težav z združljivostjo.

Vlačilci, oskrbovalna plovila na morju, plovila po celinskih plovnih poteh in manjši delovni čolni – 3-člen je lahko sprejemljiv ali celo bolj priporočljiv, pod pogojem, da zmanjšana dolžina ne ogroža spoja obešala in da se mejna delovna obremenitev sklopa (WLL) ujema ali presega omejitev glavne verige.

Premer verige in ujemanje razreda

Ne glede na konfiguracijo mora biti vrtljivo vodilo dimenzijsko usklajeno z nazivnim premerom verige (običajno v razponu od 12,5 mm do 162 mm). Potrdite, da je stopnja (2 ali 3) predhodnih komponent enaka ali višja od stopnje primarne sidrne verige. Mešanje razredov ni priporočljivo, razen če to posebej odobri klasifikacijski zavod.

Klasifikacijski zavod in zakonske zahteve

Oglejte si veljavna pravila države zastave plovila in razredne družbe. Nekatere oznake razreda zahtevajo dodatno analizo utrujenosti ali minimalne meje prelomne obremenitve za vrtljive komponente. Vedno se obrnite na proizvajalce, ki imajo homologacijske certifikate za ustrezen razred in obseg velikosti, in zahtevajte celotno poročilo o preskusu materiala (MTR) pred namestitvijo.

Zaključek in priporočilo

Izbira med 3 in 4 povezavamivrtljivi predhodnikinavsezadnje je odvisno od kompromisa med kompaktnostjo in povezljivostjo.

Za veliko večino komercialnih globokomorskih plovil je tip 4-link dokončen standard – ponuja enostavno vpenjanje obešala, globalno razpoložljivost rezervnih delov in nedvoumno sprejetje s strani vseh večjih klasifikacijskih zavodov.

Za mala tonaža, prostorsko omejena ali specializirana plovila ponuja konfiguracija s 3 povezavami izvedljivo rešitev, pod pogojem, da je povezovalni vmesnik sponke skrbno zasnovan in da je ocena trdnosti sklopa v celoti dokumentirana.

Kot zadnji korak je močno priporočljivo vključiti proizvajalca opreme za privez in prisotnega inšpektorja v fazo načrtovanja ali zamenjave. Samo z navzkrižnim preverjanjem mer predhodnika, dokazne obremenitve in potrdila o materialu v primerjavi s posebnim sistemom za upravljanje sidra plovila je mogoče zagotoviti varno, skladno in operativno dobro izbiro.
